ما الفرق بين موسع شعاع ثاني أكسيد الكربون الجاليلي وموسع شعاع ثاني أكسيد الكربون الكبلري؟

مرحبًا بكم يا عشاق الليزر! اليوم، أريد أن أتعمق في عالم موسعات شعاع ثاني أكسيد الكربون وأتحدث عن الفرق بين موسعات شعاع ثاني أكسيد الكربون الجاليلية والكبلرية. كمورد لموسع شعاع ثاني أكسيد الكربون، لقد حصلت على نصيبي العادل من التجارب مع كلا النوعين، وأنا متحمس لمشاركة معرفتي معك.

لنبدأ بالأساسيات. يعد موسع الشعاع جهازًا بصريًا مهمًا يستخدم في أنظمة الليزر. وتتمثل مهمتها الرئيسية في زيادة قطر شعاع الليزر مع تقليل انحرافه. في حالة ليزر ثاني أكسيد الكربون، تعتبر موسعات الشعاع ذات أهمية خاصة لأنها تساعد في تطبيقات مثل القطع واللحام والنقش بالليزر. كما ترون، يمكن للشعاع الموسع جيدًا أن يوفر تركيزًا أفضل ونتائج أكثر دقة في هذه العمليات الصناعية.

موسعات شعاع ثاني أكسيد الكربون الجليلية

لقد كانت موسعات الحزمة الجليلية موجودة منذ فترة، ولديها تصميم بسيط جدًا. وهي تتكون من عدسة سلبية (عدسة متباعدة) وعدسة موجبة (عدسة مجمعة). يتم وضع العدسة السلبية في الجانب المدخل لشعاع الليزر، وتتمثل مهمتها في نشر الشعاع للخارج. ثم تأخذ العدسة الموجبة الشعاع المتباعد وتجمعه في شعاع موازي ذو قطر أكبر.

واحدة من أكبر مزايا موسعات شعاع ثاني أكسيد الكربون الجليلية هي حجمها الصغير. نظرًا لأن العدستين تم ترتيبهما بطريقة تتطابق فيها النقاط المحورية للعدسات السالبة والإيجابية، فإن الطول الإجمالي لموسع الشعاع قصير نسبيًا. وهذا يجعلها خيارًا رائعًا للتطبيقات ذات المساحة المحدودة.

ميزة أخرى هي أن موسعات الشعاع الجليلي لا تحتوي على نقطة تركيز متوسطة. هذه مشكلة كبيرة لأنها تعني عدم وجود نقطة عالية الكثافة داخل موسع الشعاع نفسه. في تطبيقات ليزر ثاني أكسيد الكربون عالي الطاقة، يمكن أن يسبب التركيز المتوسط ​​مشاكل مثل الضرر البصري للعدسات بسبب الطاقة المركزة.

ومع ذلك، فإن موسعات الحزمة الجليلية لها بعض العيوب. عادةً ما يكون نطاق تكبيرها أقل مقارنة بموسعات شعاع كيبلر. إذا كنت تبحث عن موسع شعاع عالي التكبير حقًا، فقد تجد النوع الجليلي مقيدًا بعض الشيء. وأيضًا، بسبب العدسة السلبية عند الإدخال، يجب أن يكون شعاع الإدخال متمركزًا بشكل جيد. إذا كان بعيدًا عن المركز، فقد يؤدي ذلك إلى بعض الانحرافات في شعاع الإخراج.

موسعات شعاع ثاني أكسيد الكربون كيبلر

من ناحية أخرى، فإن موسعات شعاع كيبلر لها تصميم مختلف. وهي مكونة من عدستين إيجابيتين. تقوم العدسة الإيجابية الأولى (العدسة الموضوعية) بجمع شعاع الليزر الوارد وتركيزه على نقطة متوسطة. بعد ذلك، تأخذ العدسة الإيجابية الثانية (العدسة العينية) الشعاع المركز وتعيد تجميعه في شعاع ذي قطر أكبر.

إحدى المزايا الرئيسية لموسعات شعاع ثاني أكسيد الكربون من كيبلر هي قدرتها على التكبير العالية. يمكنها تحقيق عوامل تكبير أعلى بكثير من موسعات الشعاع الجليلية، مما يجعلها مثالية للتطبيقات التي تتطلب قطر شعاع كبير جدًا. على سبيل المثال، في بعض عمليات إسقاط الليزر لمسافات طويلة أو التجارب العلمية عالية الدقة، قد يكون موسع شعاع كيبلر هو الحل الأمثل.

فائدة أخرى هي أن موسعات شعاع كيبلر أكثر تسامحًا عندما يتعلق الأمر بمحاذاة شعاع الإدخال. نظرًا لعدم وجود عدسة سلبية عند الإدخال، فمن غير المرجح أن تسبب المحاذاة الصغيرة للشعاع الوارد انحرافات كبيرة في شعاع الإخراج.

ولكن، مثل كل شيء آخر، فإن موسعات شعاع كيبلر لها أيضًا جوانبها السلبية. الأكثر وضوحا هو حجمها. بسبب نقطة التركيز الوسيطة بين العدستين، تكون موسعات الشعاع الكبليري أطول بشكل عام من موسعات الشعاع الجليلية. يمكن أن يكون هذا مشكلة في التطبيقات التي تكون فيها المساحة أعلى من قيمتها. كما أن نقطة التركيز المتوسطة يمكن أن تكون مصدرًا للمشاكل في أنظمة الليزر عالية الطاقة. يمكن أن تسبب نقطة الكثافة العالية عند التركيز ضررًا لأي جزيئات غبار أو حطام قد يكون موجودًا في مسار الشعاع، مما قد يؤدي بعد ذلك إلى تشتيت الضوء وتقليل جودة شعاع الإخراج.

التطبيقات والاعتبارات

عندما يتعلق الأمر بالاختيار بين موسع شعاع ثاني أكسيد الكربون الجليلي والكبليري، فإن الأمر يعتمد حقًا على تطبيقك المحدد. إذا كنت تعمل في بيئة ذات مساحة ضيقة، مثل آلة نقش ليزر صغيرة، فقد يكون موسع الشعاع الجليلي هو أفضل رهان لك. إن حجمه الصغير وافتقاره إلى التركيز المتوسط ​​يجعله خيارًا موثوقًا لهذه الأنواع من التطبيقات.

من ناحية أخرى، إذا كنت مشتركًا في تجربة علمية عالية الدقة أو مشروع إسقاط ليزر لمسافات طويلة حيث تحتاج إلى موسع شعاع عالي التكبير، فمن المحتمل أن يكون موسع شعاع كيبلر أكثر ملاءمة.

من المهم أيضًا مراعاة قوة ليزر ثاني أكسيد الكربون لديك. في التطبيقات عالية الطاقة، يجب تقييم خطر الضرر البصري عند التركيز المتوسط ​​في موسعات الأشعة الكبلرية بعناية. قد تحتاج إلى اتخاذ احتياطات إضافية، مثل استخدام طبقات عالية الجودة مضادة للانعكاس على العدسات أو إنشاء بيئة خالية من الغبار.

أنواع أخرى من موسعات الشعاع

قبل أن نختتم، أريد أن أذكر بإيجاز بعض الأنواع الأخرى من موسعات الشعاع التي قد تصادفك. نحن نقدم أيضاموسع شعاع 532 نانومترلليزر الذي يعمل عند الطول الموجي 532 نانومتر. تُستخدم هذه بشكل شائع في أنظمة الليزر الأخضر، والتي لها متطلبات مختلفة مقارنةً بليزر ثاني أكسيد الكربون.

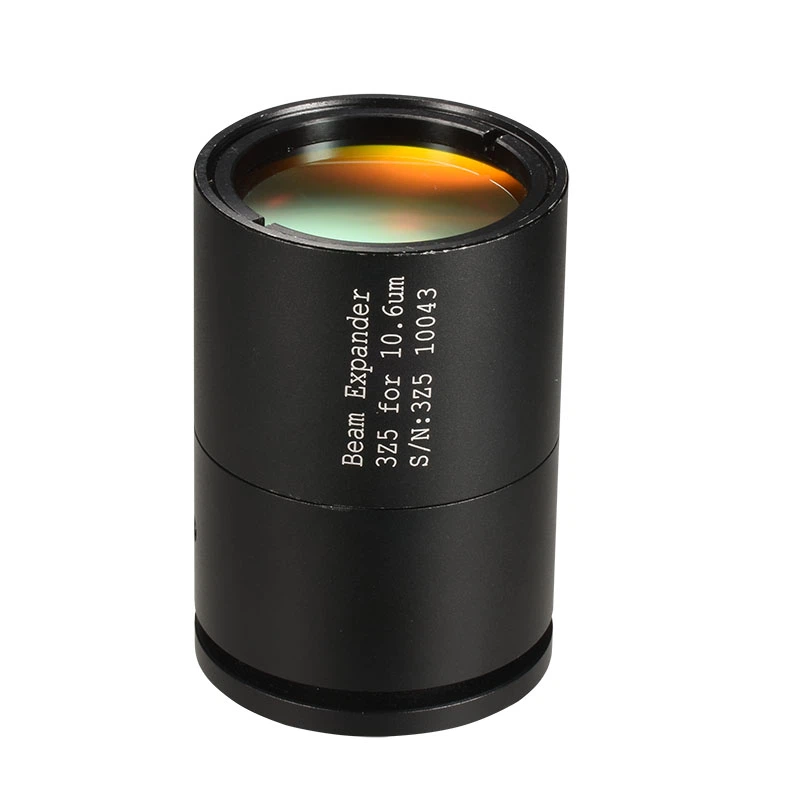

ثم هناكموسع شعاع التكبير. إنها رائعة حقًا لأنها تسمح لك بضبط تكبير موسع الشعاع دون الحاجة إلى تغيير الجهاز بأكمله. يمكن أن تكون هذه المرونة ميزة كبيرة في التطبيقات التي تحتاج فيها إلى تغيير قطر الشعاع بسرعة.

دعونا نتحدث عن الأعمال

إذا كنت في السوق لشراء موسع شعاع ثاني أكسيد الكربون، أو أي نوع آخر من موسعات الشعاع في هذا الشأن، فأنا أرغب في إجراء محادثة معك. لدينا مجموعة واسعة من المنتجات التي يمكن أن تلبي احتياجاتك الخاصة، سواء كنت تبحث عن موسع شعاع جاليلي مدمج أو موسع كبليريان عالي التكبير. ما عليك سوى التواصل معنا، ويمكننا مناقشة متطلباتك بالتفصيل والعثور على موسع الشعاع المثالي لتطبيقك.

مراجع

• هيشت، جيف. "فهم الليزر: مدخل - دليل المستوى." أورايلي ميديا، 2012.
• صالح، بهاء إي، ومالفن كارل تيش. "أساسيات الضوئيات." وايلي، 2007.
